В промышленной автоматизации аббревиатуры PLC, HMI и SCADA часто встречаются рядом. Из-за этого их легко принять за взаимозаменяемые названия одной системы. На практике каждый компонент решает свою задачу: контроллер выполняет алгоритм управления, интерфейс помогает оператору взаимодействовать с машиной, а SCADA собирает информацию и даёт обзор процесса на более высоком уровне.
Чтобы увидеть различия, полезно проследить полный путь сигнала: от датчика на оборудовании до решения контроллера, команды исполнительному механизму и отображения результата оператору.
Короткий ответ: PLC управляет, HMI показывает, SCADA наблюдает за системой
PLC, или программируемый логический контроллер (ПЛК), получает сигналы от датчиков, выполняет программу и формирует команды для приводов, клапанов, контакторов и других устройств.
HMI, или человеко-машинный интерфейс, показывает состояние оборудования конкретному оператору и позволяет выполнять предусмотренные действия: выбирать режим, задавать уставку, подтверждать сообщение или запускать разрешённую последовательность.
SCADA — система диспетчерского управления и сбора данных. Она объединяет информацию от одного или нескольких контроллеров, отображает мнемосхемы, события и тренды, хранит историю и помогает диспетчеру видеть процесс в целом.
Это упрощённая формула, а не жёсткая граница. Современные продукты могут совмещать функции HMI и SCADA, а архитектура зависит от масштаба и требований объекта. Но базовое разделение ролей остаётся полезным.

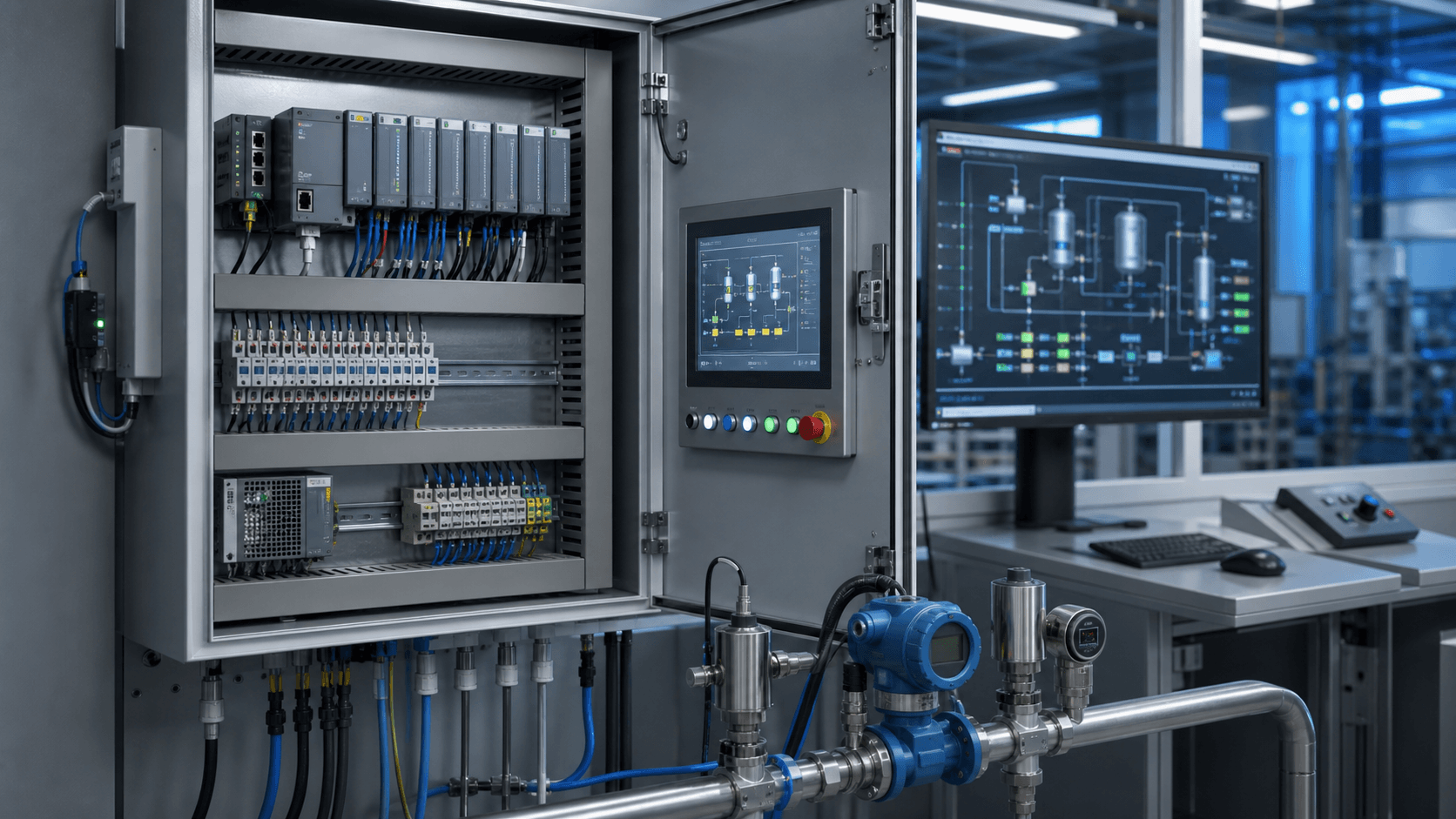

Из каких уровней состоит система автоматизации
Типовую систему удобно представить в виде четырёх уровней:
- Полевой уровень. Датчики измеряют температуру, давление, уровень, расход, положение и другие параметры. Исполнительные механизмы воздействуют на процесс.
- Уровень управления. PLC принимает входные сигналы, проверяет условия и управляет выходами согласно программе.
- Операторский уровень. HMI показывает состояние отдельной машины, линии или установки и принимает действия оператора.
- Диспетчерский уровень. SCADA объединяет данные, события и историю по участку, цеху или распределённому объекту.
Данные передаются между уровнями через дискретные и аналоговые сигналы, модули ввода-вывода и промышленные сети. Конкретный протокол важен при проектировании, но для понимания принципа сначала нужно разобраться с ролями компонентов.
Что такое PLC и почему управление доверяют контроллеру
PLC — промышленное вычислительное устройство, рассчитанное на работу с оборудованием в реальном процессе. Контроллер циклически считывает входы, выполняет пользовательскую программу, обновляет выходы и выполняет служебные операции. Этот повторяющийся цикл часто называют циклом сканирования.
Программа PLC содержит логику пуска и останова, блокировки, последовательности операций, регулирование и обработку аварийных условий. Например, контроллер может разрешить запуск насоса только при достаточном уровне жидкости, открытом клапане и отсутствии сигнала защиты двигателя.
Главный принцип: базовая логика процесса должна находиться там, где обеспечивается требуемая надёжность и предсказуемость управления. Операторский экран не должен подменять контроллер. Нажатие кнопки на HMI обычно передаёт запрос, а PLC самостоятельно проверяет все разрешающие условия перед выполнением команды.
Отдельно проектируются функции безопасности. Если останов связан с защитой людей или предотвращением опасной ситуации, обычной программной команды может быть недостаточно: применяются предусмотренные проектом аппаратные цепи и специализированные средства функциональной безопасности.
Что такое HMI и что видит оператор
HMI может быть панелью на шкафу управления или программой на промышленном компьютере. Его задача — представить данные процесса в форме, понятной человеку. На экране оператор видит режимы, состояния механизмов, значения параметров, предупреждения и доступные команды.
Хороший HMI помогает быстро ответить на вопросы:
- работает ли оборудование и в каком режиме;
- какие условия не позволяют выполнить пуск;
- какой параметр вышел за установленную границу;
- что изменилось перед остановом;
- какое действие разрешено оператору сейчас.
HMI не сводится к красивой мнемосхеме. Важны единые обозначения, читаемая иерархия, разумное использование цвета, понятные сообщения и защита от ошибочных действий. Если каждый нормальный элемент окрашен ярко, оператору сложнее заметить действительно важное отклонение.
Что такое SCADA и чем она отличается от HMI
SCADA работает на диспетчерском уровне. Она получает данные от PLC, удалённых терминалов и других источников, показывает состояние технологических объектов, регистрирует события, строит тренды и сохраняет историю. В распределённой системе диспетчер может наблюдать несколько установок или площадок из одного рабочего места.
И HMI, и SCADA дают человеку интерфейс, поэтому граница между ними иногда кажется размытой. Практическое различие — в масштабе и наборе задач. Локальный HMI чаще связан с конкретной машиной. SCADA обычно объединяет множество сигналов и объектов, ведёт долговременную историю, управляет тревогами, отчётами и правами пользователей.
SCADA не должна становиться единственной точкой, от которой зависит безопасное базовое управление. Если связь с верхним уровнем пропала, локальная автоматика должна перейти в предусмотренное проектом состояние и продолжить или остановить процесс по заданным правилам.
Сравнение PLC, HMI и SCADA
| Компонент | Основная задача | Типичные данные | Масштаб |
|---|---|---|---|
| PLC | Выполнение алгоритма управления | Входы, выходы, состояния, уставки | Машина или технологический узел |
| HMI | Локальное взаимодействие оператора | Режимы, команды, параметры, сообщения | Машина, линия или установка |
| SCADA | Диспетчеризация и сбор данных | Тренды, события, тревоги, история, отчёты | Участок, цех или распределённый объект |
Таблица описывает типичную архитектуру. В компактной машине PLC и HMI могут быть объединены, а функции полноценной SCADA не требоваться. На большом предприятии между контроллерами и диспетчерским уровнем могут появляться серверы данных, архивы, шлюзы и дополнительные системы.
Как проходит сигнал от датчика до экрана оператора
Рассмотрим измерение давления. Датчик преобразует физическую величину в электрический или цифровой сигнал. Модуль ввода передаёт значение в PLC. Контроллер масштабирует его в инженерные единицы, проверяет допустимость, сравнивает с уставками и использует в алгоритме.
Затем PLC передаёт подготовленное значение и диагностические признаки на HMI или SCADA. Оператор видит давление, тенденцию изменения и сообщения. Если он меняет уставку, новое значение возвращается в контроллер, где проверяются диапазон, права и условия применения.
Исполнительная команда проходит обратный путь: программа PLC определяет требуемое действие, модуль выхода формирует сигнал, а привод или клапан воздействует на процесс. Новый результат снова измеряется датчиком. Так образуется контур наблюдения и управления.
Пример: автоматизация насосной установки
Представим резервуар с двумя насосами, датчиком уровня и датчиком давления. Система должна поддерживать подачу жидкости и не допускать работы насоса без необходимого уровня.
PLC получает значения датчиков, выбирает рабочий насос, проверяет блокировки, чередует агрегаты по заданному правилу и формирует команды пуска. При недопустимом уровне или срабатывании защиты контроллер останавливает оборудование согласно алгоритму.
HMI показывает оператору уровень, давление, выбранный режим, состояние насосов и причины запрета пуска. Через интерфейс можно выбрать предусмотренный режим или изменить разрешённую уставку, но окончательное решение остаётся за логикой PLC.
SCADA собирает историю уровня и давления, регистрирует пуски, остановы и тревоги, строит тренды и позволяет диспетчеру сравнить работу установки за разные периоды. Если насосная станция не одна, SCADA объединяет их на общей схеме.
Что произойдёт при отказе каждого компонента
Продуманная архитектура учитывает отказы заранее. При недоступности HMI контроллер может продолжать автоматическую работу, но оператор временно потеряет локальный интерфейс. При потере SCADA локальное управление может сохраниться, хотя диспетчер не увидит данные и история будет неполной. При отказе PLC управляемый им узел должен перейти в определённое проектом состояние.
Поведение нельзя назначать одинаково для всех объектов. Где-то безопасно остановить оборудование, где-то останов создаст дополнительный риск. Решение принимают на основе анализа процесса, нормативных требований и проектной документации.
Пять типичных ошибок начинающих
- Переносить блокировки в HMI. Интерфейс должен передавать запрос, а критичные разрешения проверяются контроллером.
- Считать SCADA удалённым PLC. Верхний уровень наблюдает и координирует, но не заменяет локальную управляющую логику.
- Показывать все данные без приоритетов. Избыток чисел и цветов ухудшает восприятие состояния.
- Не проектировать потерю связи. Для каждого обмена нужно определить тайм-аут, диагностический признак и реакцию.
- Начинать с выбора бренда. Сначала формулируют функции, сигналы, режимы и требования, затем выбирают оборудование и программные средства.
В какой последовательности изучать промышленную автоматизацию
Начинать полезно не с конкретной SCADA-среды, а с основ электротехники, дискретных и аналоговых сигналов, релейной логики и чтения схем. Затем можно переходить к устройству PLC, модулям ввода-вывода и простым алгоритмам.
Следующий этап — программирование контроллера и отладка на учебной модели: режимы, блокировки, таймеры, счётчики, обработка аналоговых величин. После этого становится понятнее, какие данные должен получать HMI и как строить операторские экраны.
SCADA логично изучать после освоения локального уровня: обмен тегами, тревоги, тренды, архивирование, пользователи и диагностика связи. Такой порядок формирует целостное понимание системы, а не набор разрозненных интерфейсов.
Главное
PLC, HMI и SCADA не конкурируют между собой. PLC выполняет управляющий алгоритм, HMI связывает оператора с конкретным оборудованием, а SCADA даёт диспетчерский обзор, историю и централизованный контроль.
Понимание границ между этими уровнями помогает проектировать системы, которые остаются управляемыми при отказах связи, понятны оператору и не переносят критичную логику туда, где ей не место. Для начинающего инженера это важнее, чем знание интерфейса одного программного продукта.
